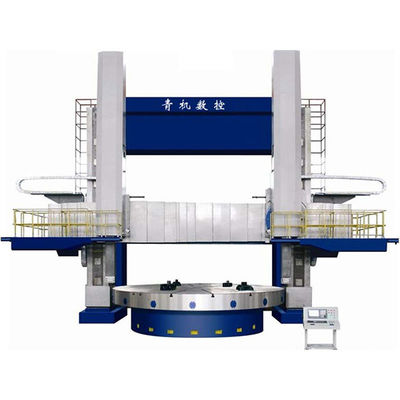

CK5230 CNC ダブルコラム Cnc垂直回転回転機 3000mm シエメンス 808Dsl コントロール

MOQ:	交渉可能
価格:	$212,800 (subject to the contract)
配達期間:	1 年

起源の場所

シボ,中国

ブランド名

Lushen

JB/GB

モデル番号

CK5230

最高。回転直径:

Φ3000 mm

テーブルの直径:

Φ2500 mm

作業部品の最高高さ:

2000mm

最高。工作物の重量:

作業台の速度 (段階と範囲):

2つの機械ギア/ステップレス変数&0.2~45rpm

ツール・ポスト・フィード・レート (タイプ&範囲):

ステップレス変数&0.1-500 mm/min

ツール・ポスト・ラピッド・トラベル・スピード:

2500mm/min

ツール・ポスト最大移動 (X軸):

-50から+1900mm

RAM 縦移動 (Z軸):

1000 mm

RAM 横切りの寸法:

200×255mm

左のツールの切断力容量:

35 kN (CNC制御)

右ツールストップの切断力容量:

40 kN (従来の)

作業台での最大切断力:

85 kNm

慣習的なツール・ポスト加工角度:

クロスレール最大移動:

1500mm

クロスレール上げ速度:

350 mm/min

クロスレール・リフティング・モーターパワー:

7.5 kW

フードシステムサーボモータートーク (水平・垂直):

20.5 Nm

メインモーターパワー (AC変頻駆動):

55 kW

機械の重量について:

43 メートリックトン

機械の寸法 (L×W×H):

7200×5200×5800 mm

位置付け精度:

≤0.1/1000 mm

位置位置の精度を繰り返す:

≤0.02/1000 mm

テーブル表面の平らさ:

0.03mm/1000mm (直径1000mm増加ごとに0.01mmの余分な許容量がある)

テーブル面の流出 (軸):

0.02mm/1000mm (直径1000mm増加ごとに0.01mmの余分な許容量がある)

テーブルの放射性流出:

0.02mm/1000mm (直径1000mm増加ごとに0.01mmの余分な許容量がある)

ツールキャリアの平面移動とテーブル表面の平行:

0.03mm/1000mm

ツールキャリアの水平移動 (左から右) のテーブル表面に対する垂直性:

0.03mm/1000mm

ツールキャリアの水平移動 (前後) のテーブル表面に対する垂直性:

0.06mm/1000mm

円筒形加工精度:

0.02/300mm

平面加工の精度:

0.04mm/1000mm

平面/円筒形の表面の粗さ:

Ra1.6μm

形状のある表面の粗さ:

Ra3.2μm

ハイライト:

cnc垂直回転回転機 3000mm

二重列のCNC垂直回転床

3000mmcnc垂直回転機製造者

製品説明

CK5230 CNC 双柱垂直回 lathes 重用 3000mm回転直径シエメンス 808Dsl制御

製品概要:

2つの塔の設計:1つのCNCターレットと1つのマニュアルターレットを含む.
高負荷容量:25トンの作業部品を処理できる
高精度定位精度 ≤0.1/1000mm,繰り返し精度 ≤0.02/1000mm
効率的な操作:連続スピンドル速度は0.2~45rpm
重作業用切削:左ターレのCNCと右ターレのマニュアル
先進的なSIEMENS制御システム精密で信頼性の高い機械の動作を保証します

製品説明:

についてCK5230 CNC垂直回転機高精度と耐久性に重点を置く国内外の設計技術を組み合わせて開発した最先端の機械ですこの回転機は,円筒状の回転などの重量切断作業のために設計されています.CK5230は2つの塔を搭載し,1つのCNCと1つのマニュアルを搭載し,黒金属を含む幅広い材料と加工品を処理できます.非鉄金属そして金属以外の材料も

機械の頑丈な構造には高強度HT250鋳造材があり,ガイド表面は高周波消化によりHB200以上硬化され,優れた耐磨性があります.25トンの重作業部品を支える能力CK5230は,特に部品の多様性が高い産業で,単品および小批量生産に最適です.

製品パラメータ:

パラメータ	仕様	パラメータ	仕様
最大回転直径	Φ3000 mm	最大ツール移動 (X軸)	-50 ~ 1900 mm
テーブル直径	Φ2500 mm	スピンドルの垂直移動 (Z軸)	1000 mm
作業部品の最大高さ	2000mm	スピンドルセクションサイズ	200×200mm
作業部品の最大重量	25トン	左ターレの切断力	35 kN
スピンドル速度範囲	0.2 ~ 45 ターン/分	右ターレット切断力	40 kN
ツール・フィード速度範囲	0.1 ~ 500 mm/min	スピンドルの切断力	85 kNm

薬剤の注意事項:

装置:設置前にベースが適切に準備されていることを確認します
潤滑液:推奨の油を使い,動いている部品すべてを定期的に潤滑してください.
環境機械は,腐食性のある物質から解放された清潔で乾燥した環境に置いてください.
温度:温度変動が40°Cを超える環境での操作を避ける.

製品使用シナリオ:

航空宇宙:重くて複雑な航空宇宙部品の精密加工
自動車:高精度で大きな部品の製造,例えばエンジンの部品やトランスミッションのホースなど.
エネルギー:タービンや重機器を含むエネルギー産業で使用される大型部品の加工に最適です.
重機械:工業機械の大きな部品を加工するのに適しており,高切断力と精度が必要である.
防衛:防護用で重用部品や高精度部品の製造に使われます

タグ:

製品

MOQ:	交渉可能
価格:	$212,800 (subject to the contract)
配達期間:	1 年

詳細情報

製品説明

詳細情報

起源の場所

シボ,中国

ブランド名

Lushen

証明

JB/GB

モデル番号

CK5230

最高。回転直径:

Φ3000 mm

テーブルの直径:

Φ2500 mm

作業部品の最高高さ:

2000mm

最高。工作物の重量:

25T

作業台の速度 (段階と範囲):

2つの機械ギア/ステップレス変数&0.2~45rpm

ツール・ポスト・フィード・レート (タイプ&範囲):

ステップレス変数&0.1-500 mm/min

ツール・ポスト・ラピッド・トラベル・スピード:

2500mm/min

ツール・ポスト最大移動 (X軸):

-50から+1900mm

RAM 縦移動 (Z軸):

1000 mm

RAM 横切りの寸法:

200×255mm

左のツールの切断力容量:

35 kN (CNC制御)

右ツールストップの切断力容量:

40 kN (従来の)

作業台での最大切断力:

85 kNm

慣習的なツール・ポスト加工角度:

±30°

クロスレール最大移動:

1500mm

クロスレール上げ速度:

350 mm/min

クロスレール・リフティング・モーターパワー:

7.5 kW

フードシステムサーボモータートーク (水平・垂直):

20.5 Nm

メインモーターパワー (AC変頻駆動):

55 kW

機械の重量について:

43 メートリックトン

機械の寸法 (L×W×H):

7200×5200×5800 mm

位置付け精度:

≤0.1/1000 mm

位置位置の精度を繰り返す:

≤0.02/1000 mm

テーブル表面の平らさ:

0.03mm/1000mm (直径1000mm増加ごとに0.01mmの余分な許容量がある)

テーブル面の流出 (軸):

0.02mm/1000mm (直径1000mm増加ごとに0.01mmの余分な許容量がある)

テーブルの放射性流出:

0.02mm/1000mm (直径1000mm増加ごとに0.01mmの余分な許容量がある)

ツールキャリアの平面移動とテーブル表面の平行:

0.03mm/1000mm

ツールキャリアの水平移動 (左から右) のテーブル表面に対する垂直性:

0.03mm/1000mm

ツールキャリアの水平移動 (前後) のテーブル表面に対する垂直性:

0.06mm/1000mm

円筒形加工精度:

0.02/300mm

平面加工の精度:

0.04mm/1000mm

平面/円筒形の表面の粗さ:

Ra1.6μm

形状のある表面の粗さ:

Ra3.2μm

最小注文数量:

交渉可能

価格:

$212,800 (subject to the contract)

受渡し時間:

1 年

ハイライト

cnc垂直回転回転機 3000mm

二重列のCNC垂直回転床

3000mmcnc垂直回転機製造者

製品説明

CK5230 CNC 双柱垂直回 lathes 重用 3000mm回転直径シエメンス 808Dsl制御

製品概要:

2つの塔の設計:1つのCNCターレットと1つのマニュアルターレットを含む.
高負荷容量:25トンの作業部品を処理できる
高精度定位精度 ≤0.1/1000mm,繰り返し精度 ≤0.02/1000mm
効率的な操作:連続スピンドル速度は0.2~45rpm
重作業用切削:左ターレのCNCと右ターレのマニュアル
先進的なSIEMENS制御システム精密で信頼性の高い機械の動作を保証します

製品説明:

製品パラメータ:

パラメータ	仕様	パラメータ	仕様
最大回転直径	Φ3000 mm	最大ツール移動 (X軸)	-50 ~ 1900 mm
テーブル直径	Φ2500 mm	スピンドルの垂直移動 (Z軸)	1000 mm
作業部品の最大高さ	2000mm	スピンドルセクションサイズ	200×200mm
作業部品の最大重量	25トン	左ターレの切断力	35 kN
スピンドル速度範囲	0.2 ~ 45 ターン/分	右ターレット切断力	40 kN
ツール・フィード速度範囲	0.1 ~ 500 mm/min	スピンドルの切断力	85 kNm

薬剤の注意事項:

装置:設置前にベースが適切に準備されていることを確認します
潤滑液:推奨の油を使い,動いている部品すべてを定期的に潤滑してください.
環境機械は,腐食性のある物質から解放された清潔で乾燥した環境に置いてください.
温度:温度変動が40°Cを超える環境での操作を避ける.

製品使用シナリオ:

航空宇宙:重くて複雑な航空宇宙部品の精密加工
自動車:高精度で大きな部品の製造,例えばエンジンの部品やトランスミッションのホースなど.
エネルギー:タービンや重機器を含むエネルギー産業で使用される大型部品の加工に最適です.
重機械:工業機械の大きな部品を加工するのに適しており,高切断力と精度が必要である.
防衛:防護用で重用部品や高精度部品の製造に使われます
